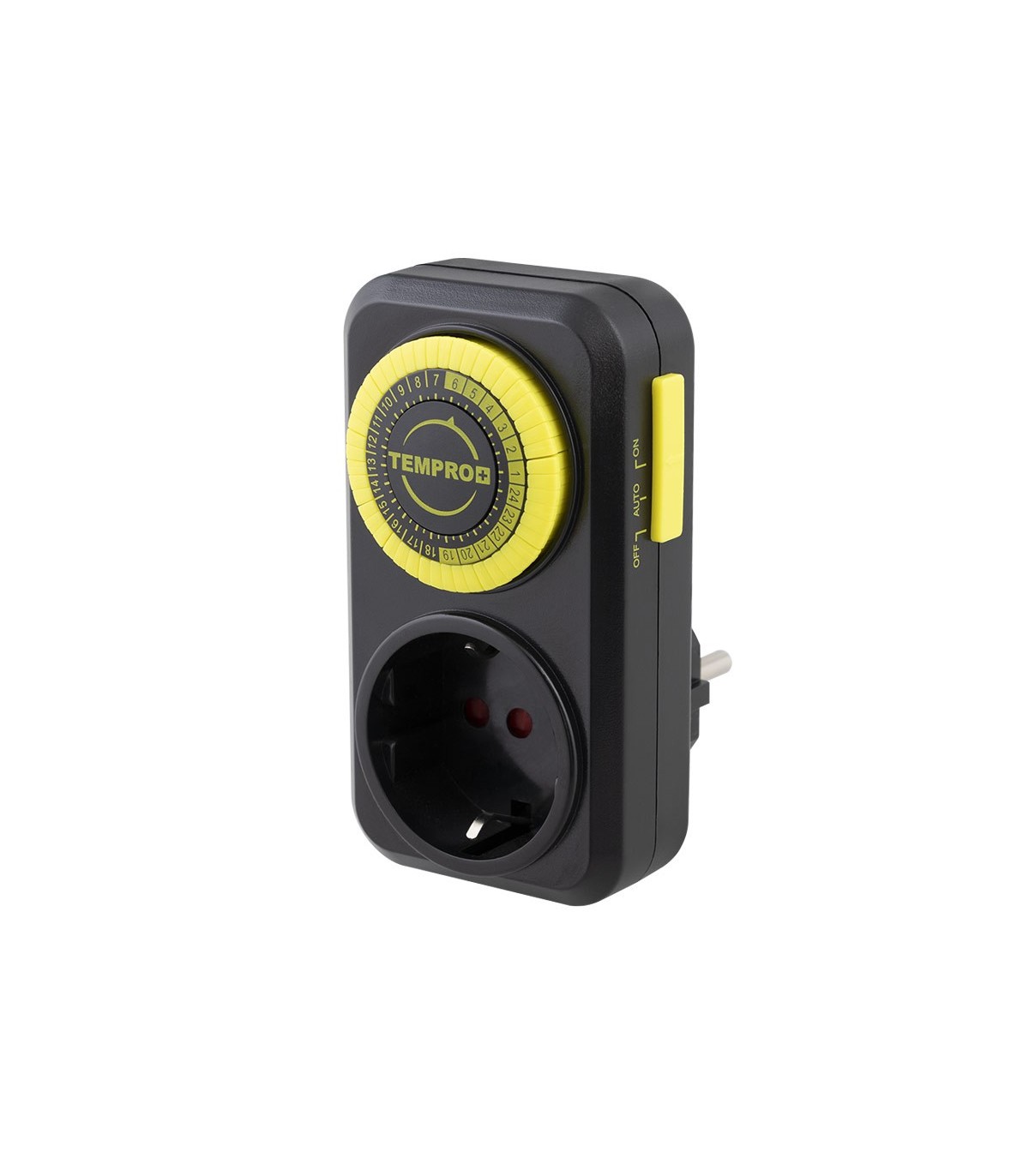

Timer / Temporizador Análogo

Este Timer / Temporizador análogo es un sistema de control de tiempo que se utiliza para abrir o cerrar un circuito eléctrico en momentos predeterminados (uno o más). De esta manera, el dispositivo programable pone en acción ampolletas u otros aparatos eléctricos a partir de un simple mecanismo.

Especificaciones del Timer / Temporizador Análogo 24 horas.

• Programa de 24H
• Intervalos de 15 Mn
• Garantía 3 meses

Cómo utilizar el Timer / Temporizador Análogo paso por paso

ANTES DE COMENZAR

Examinar el aparato adquirido y leer las instrucciones de uso que vienen junto con él, de esta manera se puede familiarizar con el temporizador y sus partes.
En el modelo utilizado para explicar este proyecto, el aparato contiene tres círculos:

• Uno exterior negro, compuesto por una serie de pequeñas pestañas
que se pueden subir y bajar.
• Uno blanco intermedio, con una serie de números que van desde el 1 hasta el 24.
• Uno blanco central, con dos flechas, una larga y curva y otra corta con forma de triángulo.

• Para programar la hora de encendido hay que fijarse en el círculo negro exterior del temporizador, teniendo como referencia los números del círculo blanco intermedio. • En este modelo, cada pestañita del círculo negro representa 15 minutos de encendido (variable según el modelo). • Mover la primera pestaña y ubicarla justo frente a la hora en que se quiere que empiece a funcionar el dispositivo que va a asociar al timer. En este caso: las 11:30 AM.



UN ELEMENTO DE AYUDA Para mover las pestañas más fácilmente se puede usar un elemento fino, como por ejemplo la punta de un lápiz.

• Trabajando siempre sobre el círculo negro, ahora mover la pestaña ubicada justo frente a la hora en que quiere que se apague el dispositivo. En este caso se fijó la hora de apagado a las 13:00 PM.

• Ya fijados los 15 primeros y los 15 últimos minutos, se mueven ahora todas las pestañitas ubicadas entre ambos puntos. Haciendo esto, habrá incorporado el lapso de tiempo completo en que funcionará el dispositivo. • Si se quiere volver a encender el dispositivo a alguna otra hora del día, se fija la hora y la cantidad de tiempo del mismo modo, sin mover las pestañas ubicadas anteriormente.

• Es necesario fijar la hora actual en el temporizador, de ese modo habrá certeza acerca de la puesta en marcha del aparato asociado al reloj programable. Para hacer eso, se trabaja con los dos círculos blancos del temporizador. • Mover el círculo blanco exterior (el más grande) en el sentido de la flecha curva, hasta poner la hora actual frente a la flecha triangular. El círculo negro se moverá junto con el blanco. En el caso del ejemplo, son las 10 AM.

	• Además de fijar la hora y los lapsos, es muy importante no olvidar encender el timer. A un costado del aparato hay un interruptor rojo que permite ponerlo en funcionamiento o apagarlo.
	• Para que el temporizador funcione de acuerdo a la programación predefinida, mover el interruptor rojo hacia abajo, hacia donde aparece una “T” (Timer).
	• Para que el temporizador deje fluir la corriente sin interrupción, subir el interruptor hasta la posición ON. En esta posición el temporizador se mantendrá encendido, independiente de la programación.

IMPORTANTE Cuando el timer permanece encendido, el paso de corriente eléctrica no se corta en ningún momento. Si se enchufa un dispositivo en el timer, será igual como si se lo hubiera conectado directamente al enchufe de pared (funcionará como si no hubiera timer de por medio).

• Ya establecidos los horarios de funcionamiento, es momento de insertar el enchufe del dispositivo (una lámpara, por ejemplo) al interior del enchufe hembra del timer.

• Finalmente, se conecta el enchufe macho del timer directamente al enchufe de la red.
